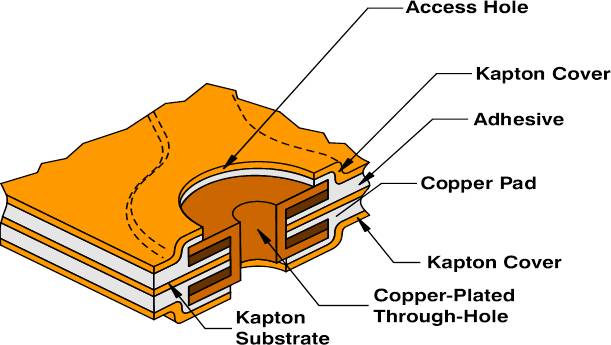

雙面柔性電路提供從頂部和底部的電路，它提供了在設計和功能更大的靈活性的兩側訪問電路跡線的能力。當正確的設計和使用，雙面柔性電路提供動態的，重復的彎曲作為單面柔性的相同水平，但具有更大的應用范圍使用，因為它能夠攜帶更多的復雜的電路布局的能力。
雙面蝕刻電熱膜的優點：
相比之下，單面柔性更寬的電路設計參數
由于最小化互連錯誤降低組裝成本
動態彎曲能力
減少包裝尺寸
可以安裝所有組件類型 - 通孔，表面貼裝和引線鍵合
特征&性能
性能描述
物性
最小成品激光沖孔
.008"
最小通過直接沖孔
.003"
最小線距&間距
.003"/.003"
最小銅箔厚度
9 micron
最大銅箔厚度
<1 oz
最小焊盤通孔尺寸
直徑+.015”
最小焊盤微孔尺寸
+.006”
電熱膜尺寸
18” by 24”
通孔電鍍縱橫比
4:1
通過最低電鍍縱橫比
1:1
電熱膜電鍍
可以
選擇性電鍍（只墊或按鈕電鍍）
可以
電熱膜層數
2-6
蝕刻電阻
銅箔
可靠的品質和穩定性

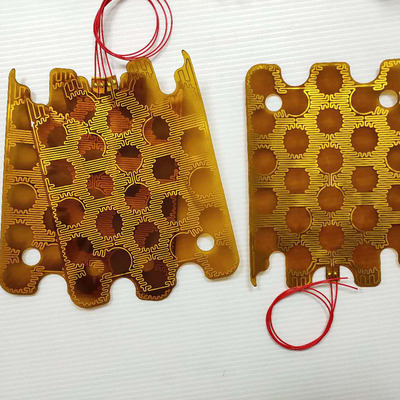

雙層電熱膜實現了低面積高功率，高溫度的性能
選擇性電鍍（只墊或按鈕電鍍）
