圣柏林是用于平板顯示器行業的玻璃加熱器的領先制造商。通常，加熱器是對環氧或空氣的IMITO™，適用于獨立式或層壓式。加熱器設計為0.1瓦/平方。英寸– 5瓦/平方。英寸。
圣柏林開發了一種獨特的軟件過程，可以預測在不同環境中的散熱，功率負載和溫度升高，從而使其堅固耐用。
圣柏林還是藍寶石和硅襯底加熱器的領先制造商，其利用網格狀形式的金屬和/或氧化物堆積，可將功率提高到20瓦/平方。英寸，透射率高達95％，范圍為0.8µm – 6.5 µm。近紅外和紅外應用的理想選擇。
基板規格
產品尺寸
工藝：
離子束濺射（高級工藝）
離子束濺射（高級工藝）
應用范圍：
商業展示，航空電子和軍事展示
商業展示，航空電子和軍事展示
整張涂料的不均勻度
±2.5％
±2.5％

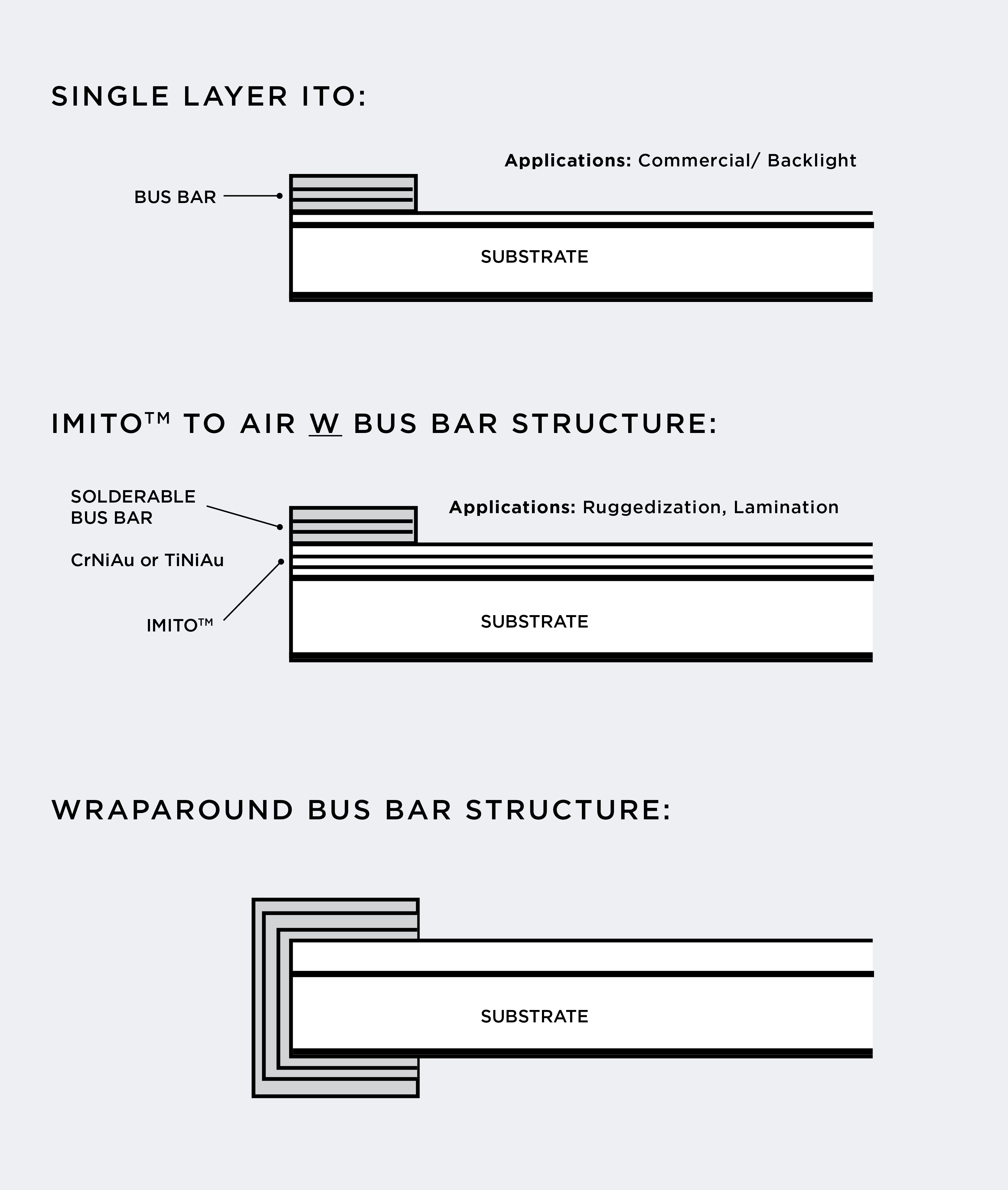

母線：
1：濺射的Cr / Ni / Au，回流焊，10K PSI（拉測試）
2：柔性電纜
3：環繞式（參見圖）
1：濺射的Cr / Ni / Au，回流焊，10K PSI（拉測試）
2：柔性電纜
3：環繞式（參見圖）
表面質量：
- 缺陷：在大型基材上小于5微米
- 嵌入粒子<2微米
- 表面粗糙度：每側<20ÅRMS
- 檢驗質量：
80/50至20/10（5K Lux）
熱成像
耐久性：
耐磨性：200沖程@ 10Kgm（Mil C-675）
附著力：快速測試（Mil M-13508）
溶解度：在氯化鈉，霧氣和溶液中（Mil C-675）> 24小時
溫度：> 12小時@ -55至350°C
耐磨性：200沖程@ 10Kgm（Mil C-675）
附著力：快速測試（Mil M-13508）
溶解度：在氯化鈉，霧氣和溶液中（Mil C-675）> 24小時
溫度：> 12小時@ -55至350°C
包裝：
100級 或根據要求。
100級 或根據要求。
定制功耗

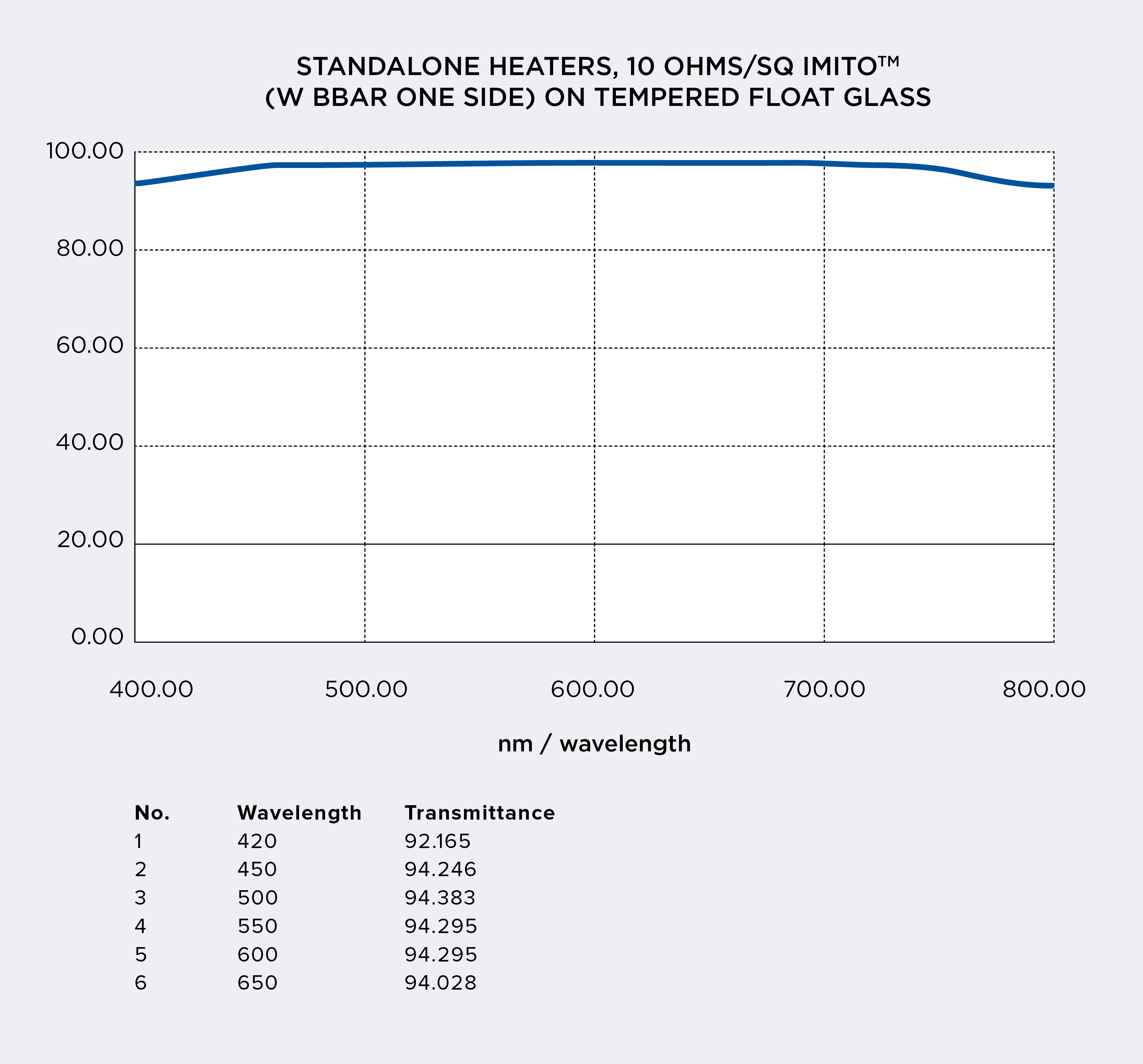

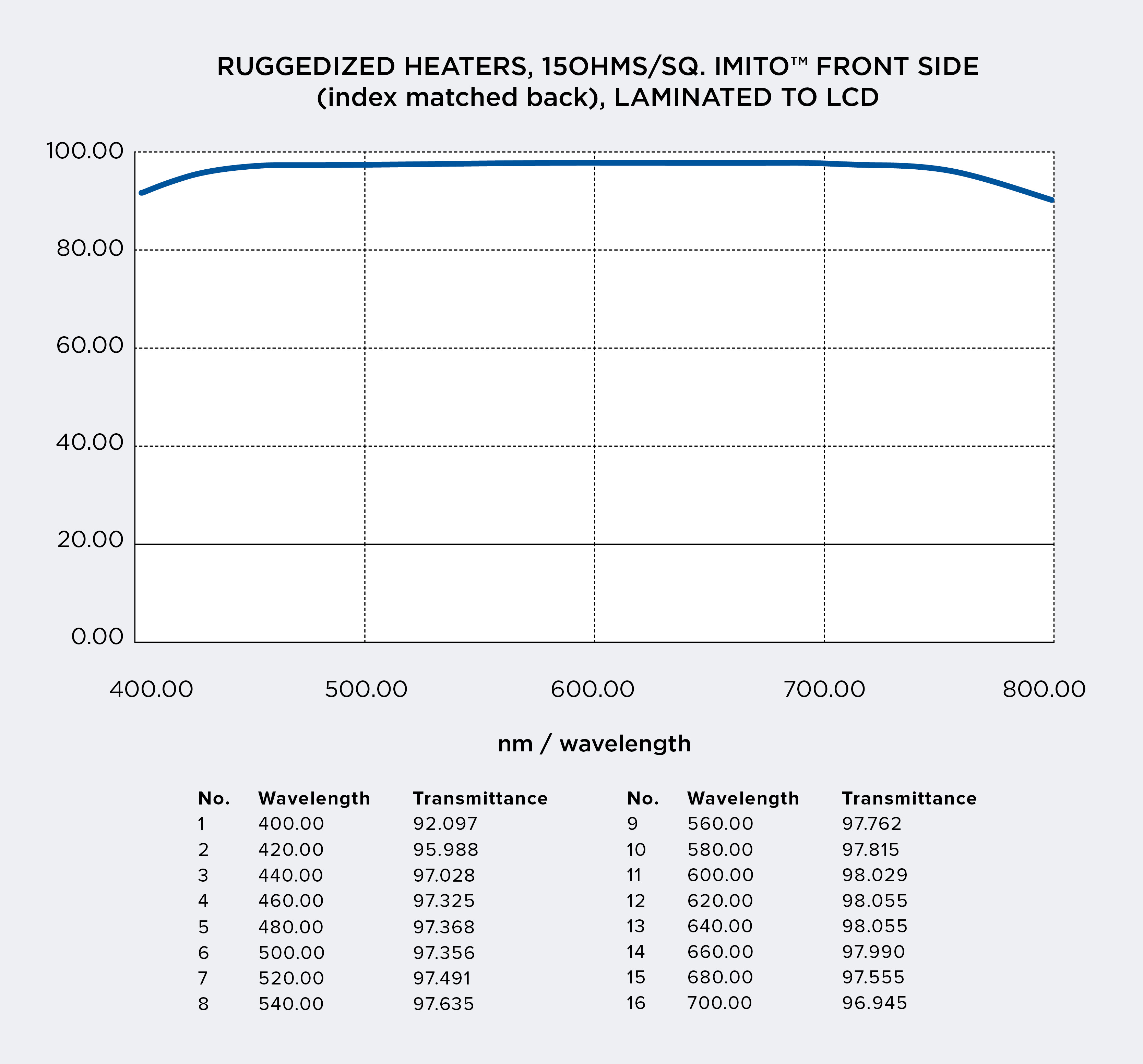

光學特性（見曲線）
其他材料電阻率表
抗蝕劑方程
對于加熱器的最終制造，用于加熱器（歐姆）的電阻轉換為電阻率（*歐姆/平方）。
此值是加熱器的長度的函數（大號）和寬度（w ^）作為它與總電阻有關。L是母線之間的尺寸。
對于加熱器的最終制造，用于加熱器（歐姆）的電阻轉換為電阻率（*歐姆/平方）。
此值是加熱器的長度的函數（大號）和寬度（w ^）作為它與總電阻有關。L是母線之間的尺寸。
p（電阻率）歐姆S / SQ。= R（電阻），以歐姆為單位x（B + L）
加熱器每歐姆消耗的功率律：P = E2 + R
加熱器每歐姆消耗的功率律：P = E2 + R
母線涂料
圣柏林提供了幾種低剖面，固態和銀母線解決方案，這些解決方案完全兼容所有溶劑，并進行8K克/平方英寸的拉力測試。
A.金屬化母線。Cr / Ni / Au可焊
B.環氧銀

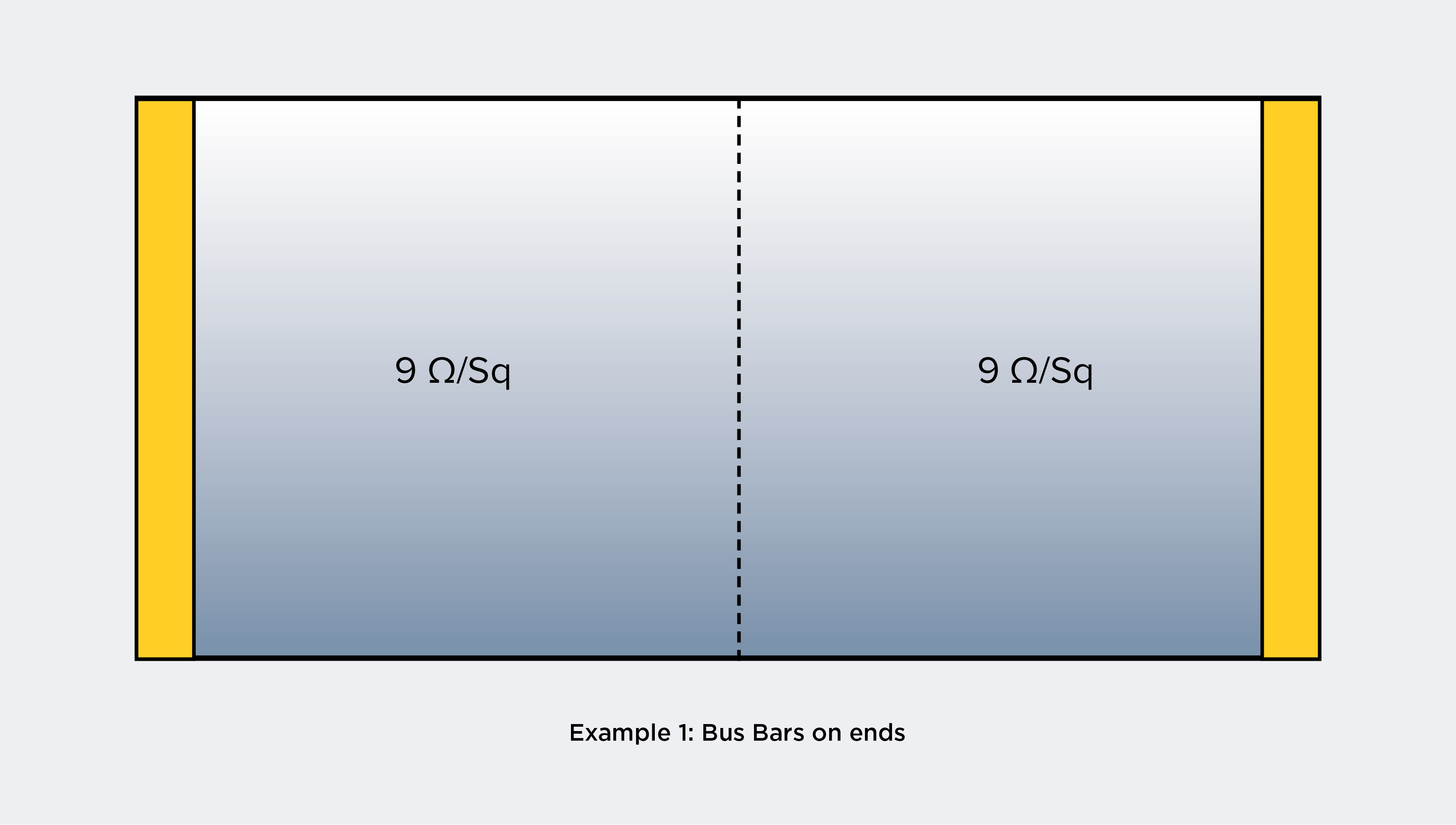

C（注意：即使小于寬度，長度也始終是母線之間的距離）。
B.環氧銀
C（注意：即使小于寬度，長度也始終是母線之間的距離）。
|
電阻率（ρ）
|
= | 長x R |
| w ^ |
| L =長度（英寸或厘米） | W =寬度（英寸或厘米） |
| R =加熱器電阻（歐姆） | ρ=電阻率（歐姆/平方） |
工藝：濺射
加熱器涂層材料：
最常用的透明電阻涂層是ITO（氧化銦錫）和氧化錫。圣柏林致力于生產各種形式的優質ITO和IMITO™。不透明的導體膜是鋁，鎳鉻合金，鉻鎳鐵合金，鉭，氮化物和金屬陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。（注意：即使小于寬度，長度也始終是母線之間的距離）。
|
電阻率（ρ）
|
= | 長x R |
| w ^ |
| L =長度（英寸或厘米） | W =寬度（英寸或厘米） |
| R =加熱器電阻（歐姆） | ρ=電阻率（歐姆/平方） |
工藝：濺射
加熱器涂層材料：
最常用的透明電阻涂層是ITO（氧化銦錫）和氧化錫。圣柏林致力于生產各種形式的優質ITO和IMITO™。不透明的導體膜是鋁，鎳鉻合金，鉻鎳鐵合金，鉭，氮化物和金屬陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。.銅帶
透明加熱器對于在低于-10ºC的照相機，LCD和電光設備等具有挑戰性的環境中使用至關重要。在航空電子設備，照相機，LCD和機車中的應用需要加熱器，因此它們可以在寒冷和嚴酷的氣候下運行。應用加熱器是最簡單的解決方案。透明加熱器通常僅由具有較高透射率的ITO或IMITO™制成。加熱器的電阻決定所需的熱量和功率利用率。電阻越低，則需要更高的功率和更高的加熱速率。
圣柏林，Inc.率先將帶BBAR涂層的ITO和IMITO™應用于航空電子，機車，平板顯示器，船舶和照相機的高效，高性能加熱器。加熱均勻性和燒盡由具有低接觸電阻的極低電阻匯流條材料控制。
加熱器的設計可提供300 – 5歐姆的寬電阻和電壓（115、28、24、12伏）。帶有ITO或IMITO™的加熱器已經過測試，每平方英寸最高10瓦。通常，用于LCD顯示應用的熱量要低得多。結合加熱器所需的功率比單獨使用的功率少，通常為1/3。ITO和IMITO™涂層對于連續操作極為可靠且穩定。ITO的典型可見透明度平均為≥80％，IMITO™平均為≥92％。

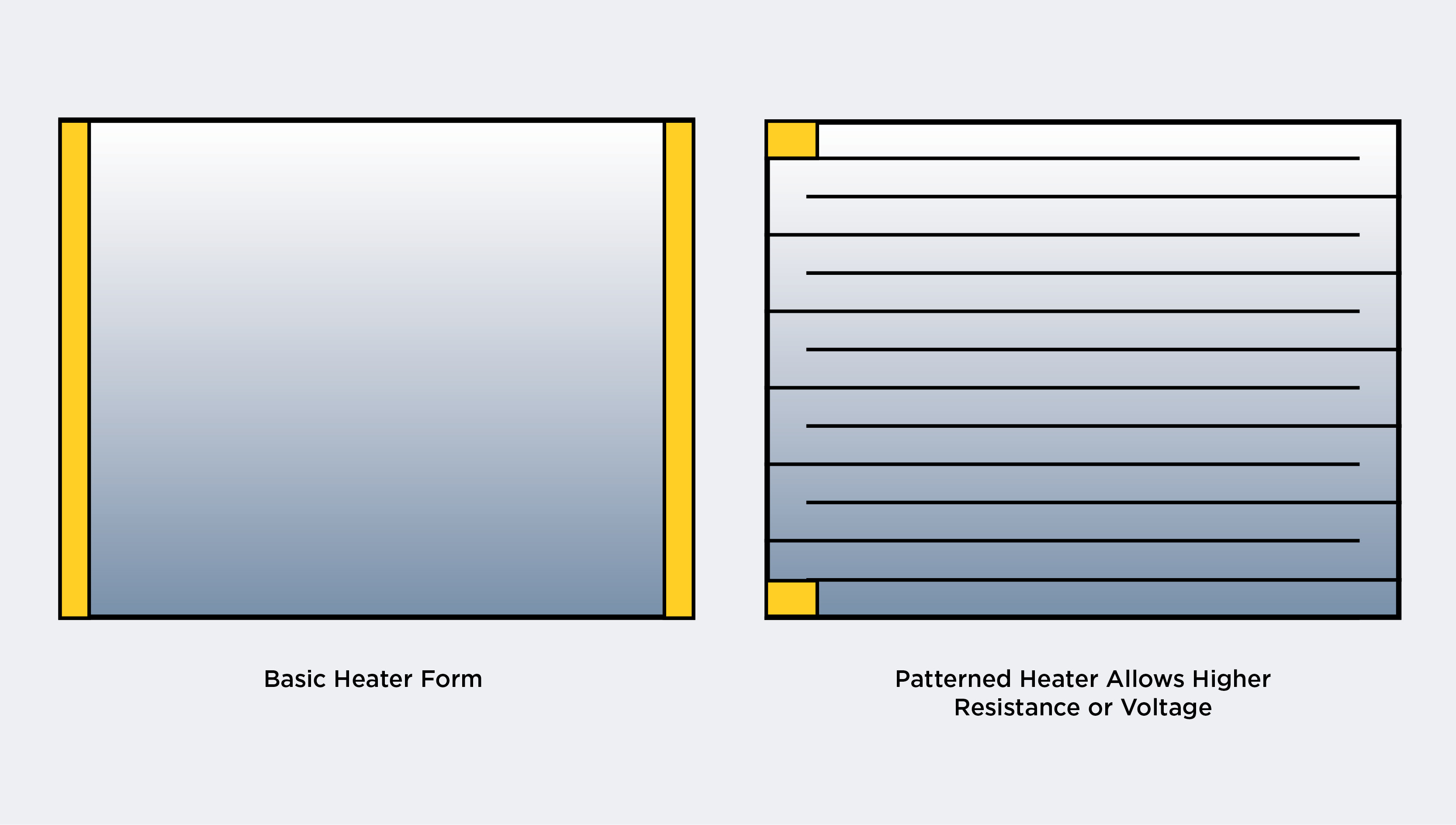

圖案加熱器通常用于獨特的更高或更低的功率，≥10瓦/平方。英寸。圣柏林可以設計出各種形狀和尺寸的圖案，同時保持均勻的加熱。
對于波長為1.0 µm – 12 µm的紅外（IR）應用，圖案加熱器也是非常理想的。
連接：母線到加熱表面。
從母線到加熱表面ITO，IMITO™或NiCr的接觸電阻必須≤0.1 ohm。另一個經驗法則是使單個母線電阻≤加熱器總電阻的5％。母線材料為：
A.環氧樹脂銀 B.焊接金屬 C.玻璃料
銀環氧樹脂價格便宜，會在2-3年內腐爛。銀粉料必須在≥350°C的溫度下燒制，這會使玻璃平整度降低，并且此過程會污染表面。金屬化的母線（例如Cr / Ni / Au）是固態工藝，與焊接的母線加熱器一起使用時效果非常好。強烈建議您這樣做。（請參閱加熱器– 1頁）。
功率計算：

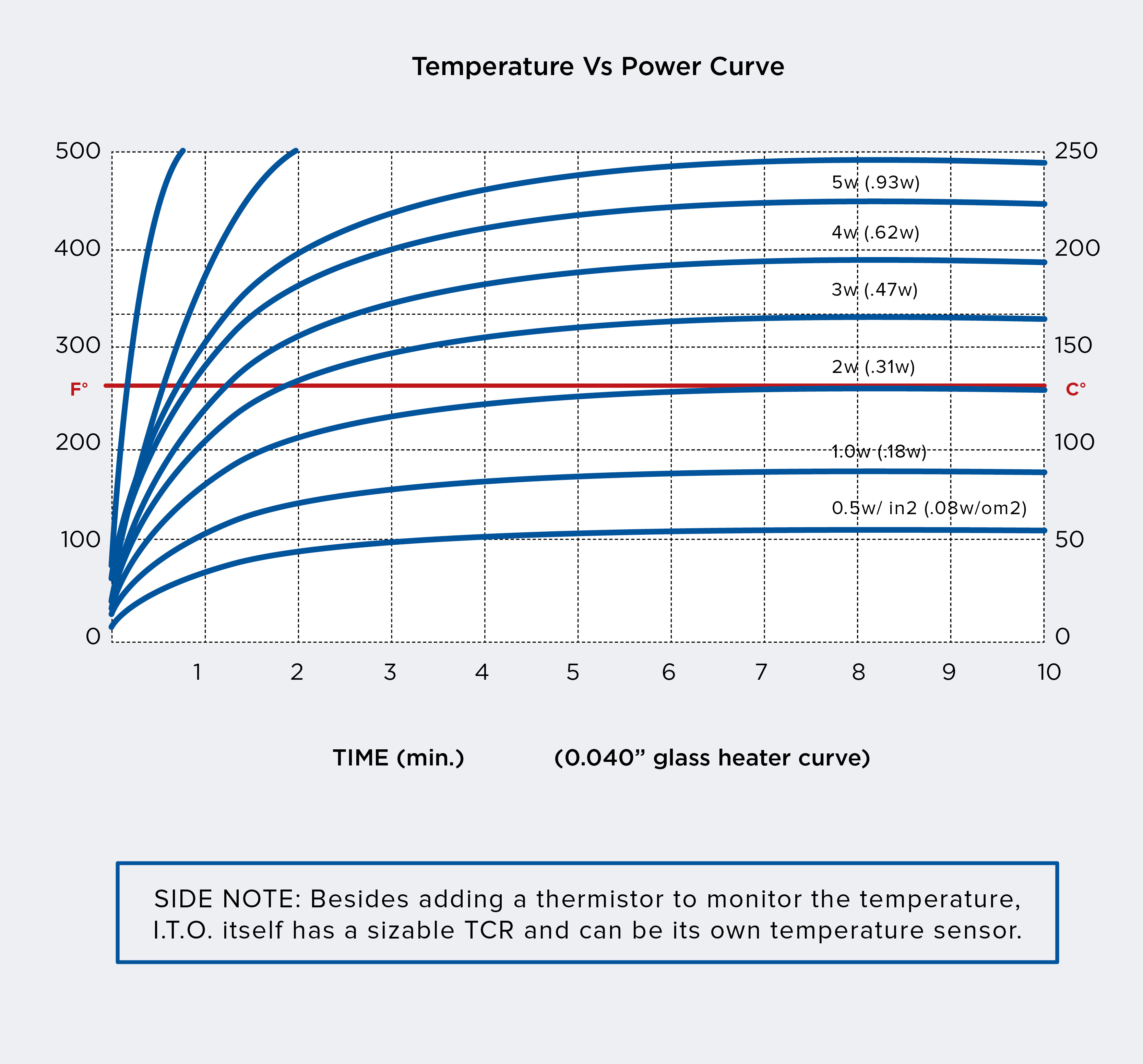

在溫度上升曲線下方提供了厚度為0.040英寸的時間與加熱器功率的關系。有多種方法將加熱玻璃與顯示器配合使用：A.獨立放置。B.層壓。獨立式顯示器通常安裝在顯示器的背面，并具有0.008英寸– 0.020英寸的氣隙，這使其成為較差的供暖系統。對于低熱量要求，它足夠了。對于快速升高的溫度，應結合加熱玻璃以優化航空電子應用。
不建議在顯示屏的前面（觀察側）安裝加熱玻璃，因為空氣中的熱量損失可能高達總熱量的50％。
熱敏電阻或ITO /電阻熱系數（TCR）通常用于控制溫度。
如果使用較高的溫度來快速加熱顯示器，則必須在工作溫度下一次降低該熱量水平。此外，不建議在高于20°C的環境溫度下運行加熱器。
電阻率表
匯流條材料如下
例如，對于除水，我們可能僅使用¼W / sq。英寸的玻璃上以2 x 4英寸的加熱器模式放置。對于8平方英寸，由于圖表值為瓦特/平方，因此總共需要2瓦特。英寸（8 x¼= 2）。該信息和預期的加熱器電壓允許計算加熱器電阻。計算式如下：
（注意：即使小于寬度，長度也始終是母線之間的距離）。
|
電阻率（ρ）
|
= | 長x R |
| w ^ |
| L =長度（英寸或厘米） | W =寬度（英寸或厘米） |
| R =加熱器電阻（歐姆） | ρ=電阻率（歐姆/平方） |
工藝：濺射
加熱器涂層材料：
最常用的透明電阻涂層是ITO（氧化銦錫）和氧化錫。圣柏林致力于生產各種形式的優質ITO和IMITO™。不透明的導體膜是鋁，鎳鉻合金，鉻鎳鐵合金，鉭，氮化物和金屬陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。
