扁平云母加熱器
扁平云母加熱器通常用于加熱非波紋表面。
它的主要特點是一旦成型得當。或擰到所述平面上不需要機械（孔）進行操作。
云母電熱片
云母電熱片可上背膠，在整個發熱體表面，對產品的加溫曲線非常迅速且安全，超薄的薄膜發熱片結構，抗拉力，耐高溫，嚴苛的環境也能達到優越的加熱效果，能達到高耐電壓的絕緣測試，并可與金屬模具，一體成型，加熱效率更高。
規格特性
|
電壓
|
AC/DC 1-1000V
|
|
瓦特數
|
0.1以上皆可設計
|
|
最高溫度
|
1000 ℃
|
|
穩定溫度
|
600 ℃內
|
電氣特性
|
輸入電壓
|
可設計1.5V~ 440V
|
|
消耗功率
|
0.01W~15W/C㎡±10
|
|
尺寸設計
|
最大寬度：1.2M
最大長度：(無限制)可依客戶要求
最小厚度：0.4mm±10%
|
※云母電熱片有另一種類型是采用高溫云母作為絕緣材料，表面溫度均勻性好，發熱速度快。
※云母電熱片有另一種類型是采用高溫云母作為絕緣材料，表面溫度均勻性好，發熱速度快。
采用高溫云母作為絕緣材料具有較好的抗老化性，有效防止了產品表面開裂及增強機械強度，大大延長了產品的使用壽命，重量輕，熱容量小，可達到很快的加熱速率以及較高的溫度控制精度，當有特殊要求時，可以依照客戶要求在同一工作面上制作不同的溫度區域，定做各種形狀尺寸（如圓形、橢圓形、椎形、任何不歸則型）。

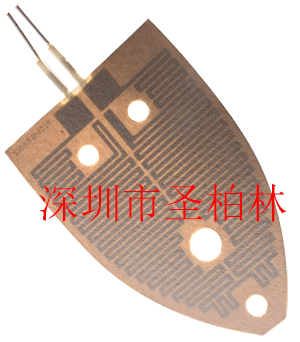

《熨斗電熱片》
|
類型
|
云母高溫加熱片
|
|
電壓
|
可依客戶需求設計
|
|
表面尺寸
|
可依客戶需求設計
|
|
厚度
|
0.76mm
|
|
主要用途
|
晶元廠設備加熱片、其它電子生產設備加熱片
|
實例
可運用在熱水器、電熨斗、模具加工、食品機械封口機、電熱爐、保溫盤產品、電飯鍋、咖啡壸、晶體電飯鍋、模具加熱、模型用加熱器、吹風機….等。

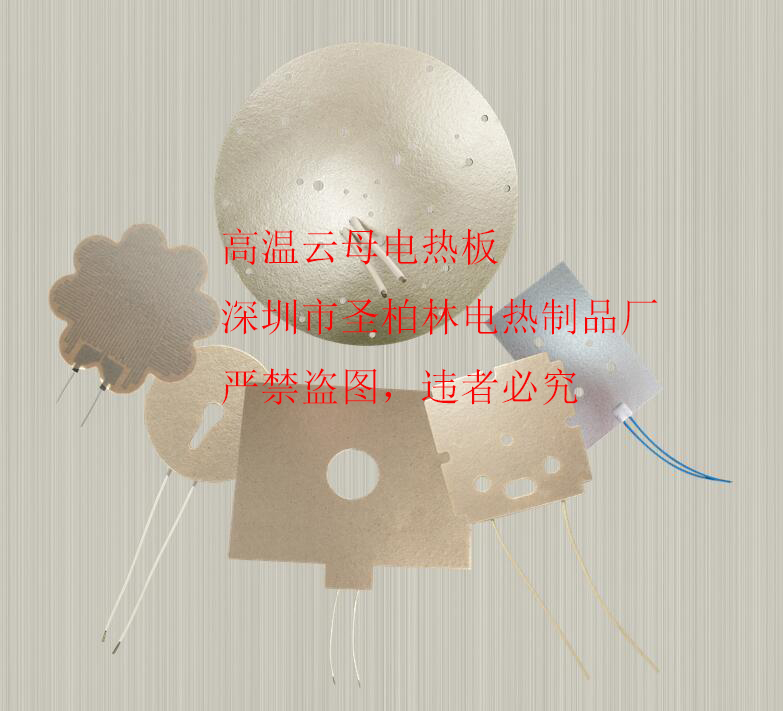

實際產品(一)

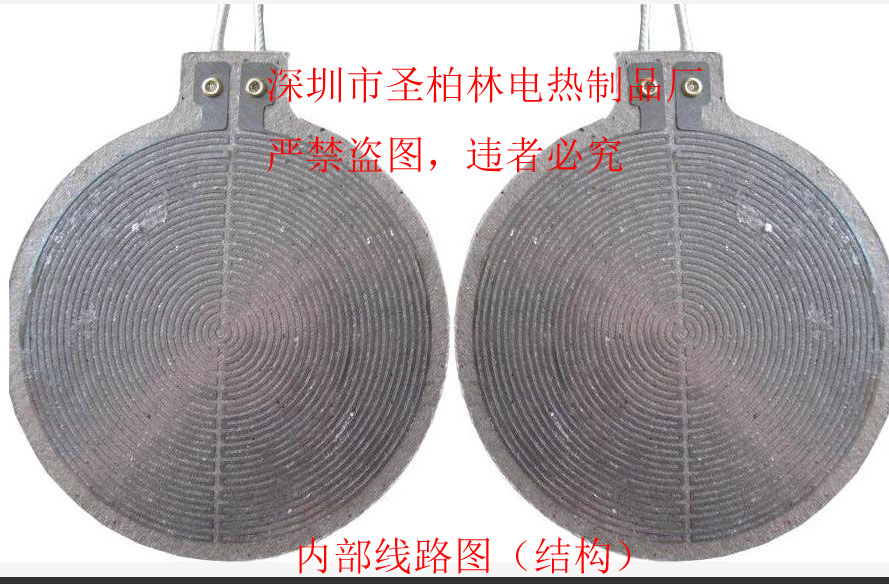

實例二
采用高溫云母作為絕緣材料具有較好的抗老化性，有效防止了產品表面開裂及增強機械強度，大大延長了產品的使用壽命，重量輕，熱容量小，可達到很快的加熱速率以及較高的溫度控制精度，當有特殊要求時，可以依照客戶要求在同一工作面上制作不同的溫度區域，定做各種形狀尺寸（如圓形、橢圓形、椎形、任何不歸則型）。
絕緣材料的比較：
以下表所列之絕緣材料為圣柏林所常用的材料，若你需要耐較高溫度，或耐較大絕緣破壞電壓或是其它特別性質的絕緣材料，亦可使用。
|
|
絕 緣 材 料
|
|||
|---|---|---|---|---|
|
加熱器之特色
|
0.002”的Kapton需有0.001”FEP的黏膠
|
0.008”玻璃補強的sili-cone rubber Teflon
|
0.1mm~1mm 厚度的云母片
|
0.005”的Polyester帶有0.001”的絕膠
|
|
概 述
|
呈透明、琥珀顏色的Polyi-miele薄膜
|
紅色的 elastomer放在玻璃纖維基座
|
白色或綠色的云母薄片
|
透明的薄片
|
|
溫度范圍
|
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
|
介質強度
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
|
超出組件最大
|
0.010”
(0.25mm) |
0.020”
(0.5mm) |
0.017”
(0.43mm) |
0.008”
(0.2mm) |
|
25℃常溫下靜止狀態中每平方的最大瓦特數
|
1inch²/7w
|
1inch²/7w
|
15W
|
3.5W
|
|
電熱器軟度
|
最佳：0.03”(0.75mm)最小彎曲半徑
|
好：0.125” (3.2mm)最小彎曲半徑
|
較好：0.006”(1.52mm)最小彎曲半徑
|
較好：0.039”(1mm)最小彎曲半徑
|
|
安置方法
|
※伸縮帶
※#11耐熱水泥 ※#10.PSA ※#20延展膠帶 |
※伸縮帶
※#6耐熱水泥 ※#12.PSA ※硬化 ※#20延展膠帶 |
※伸縮帶
※#11耐熱水泥 ※#10.PSA ※夾具固定 |
同左
|
|
備 注
|
由于 Kapton在真空中的穩定性及抗溶性，常常被應用在醫學上和航空上。
|
Silicon rubber比Kapton便宜，應用在工業和商業方面，通常是被硬化為金屬零件
|
高溫環境或需要超高溫可使用，均溫的設計
|
Polyester 有許多Kapton的特性但價格上是最便宜的一種，而且有較佳的防濕性
|
Downloads Materials Data Sheets
 云母電熱板 |
 云母電熱板生產工藝&技術參數 |
 圣柏林電熱板產品目錄 |
 產品技術參數&工藝目錄 |
 云母電熱板安裝方式 |
此電熱片皆可依照您的需求，客制化訂制。
歡迎來電詢問，謝謝您的來訪。
