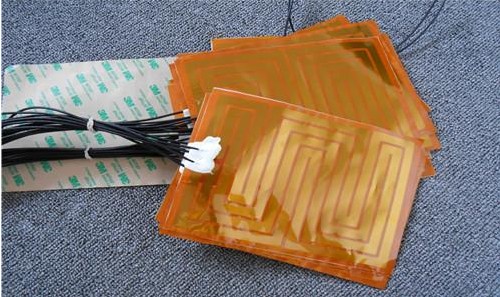

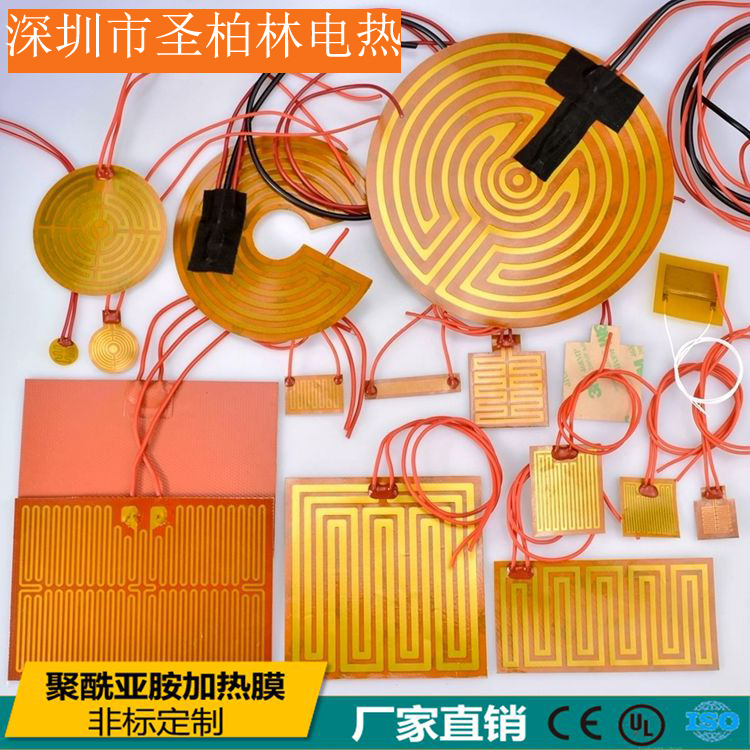

通用型PI&聚酰亞胺電熱膜
Kapton電熱膜規格

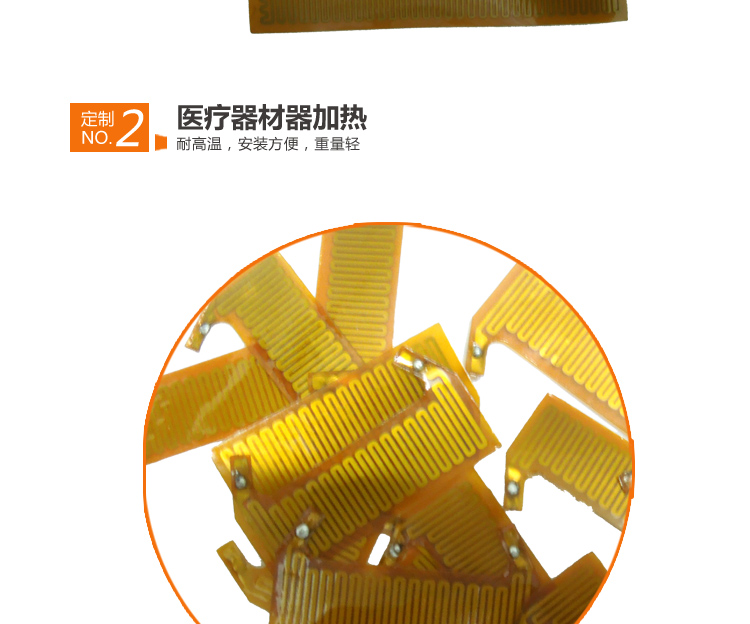

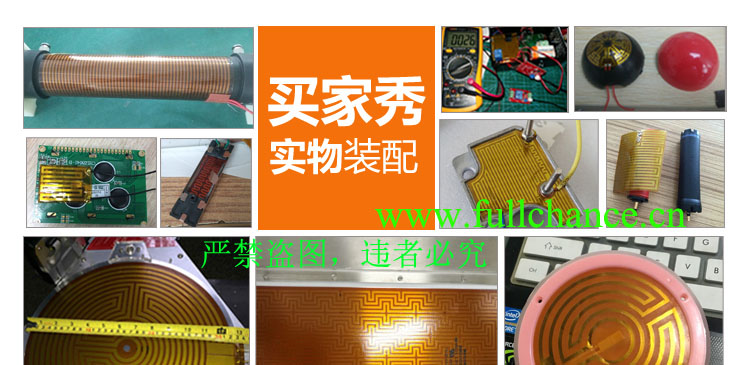

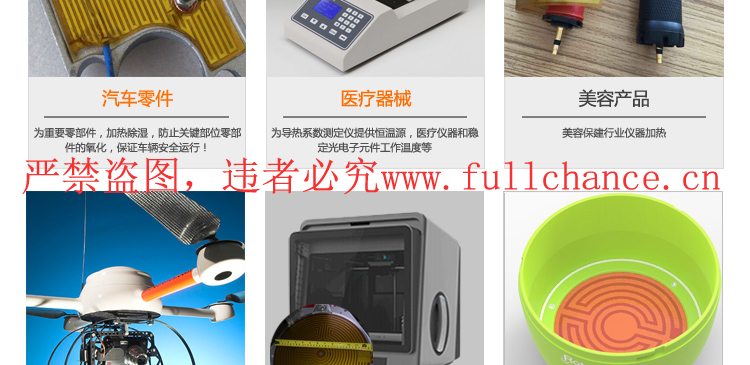

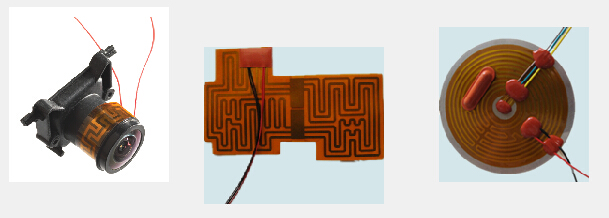

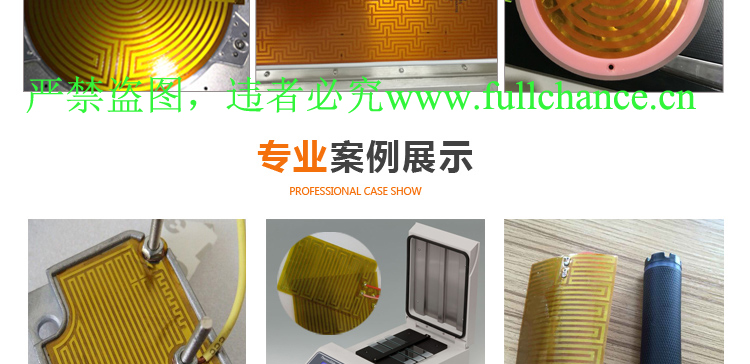

Kapton電熱膜應用
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主體截面材料
|
0.15mmPI膜+0.03mm鎳鉻鋁合金+0.15mmPI膜（普及型）
|
||||||
|

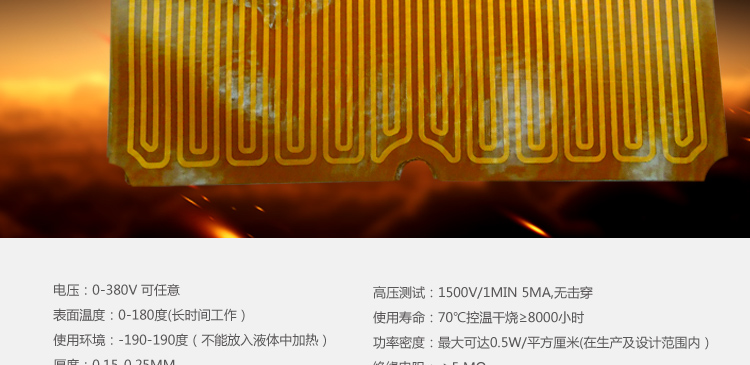

物理及電氣特性
|
|||||||
|
電壓范圍
|
0-380VAC/DC
|
最高使用溫度
|
200℃（長期180℃以下）
|
||||
|
絕緣耐壓
|
≥1500V/S
|
使用環境溫度范圍
|
-40℃~250℃
|
||||
|
絕緣電阻
|
≥100MΩ
|
產品厚度
|
0.3mm
|
||||
|

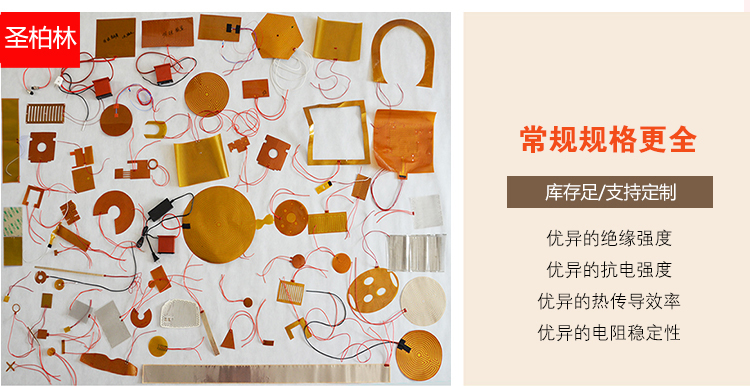

產品規格
|

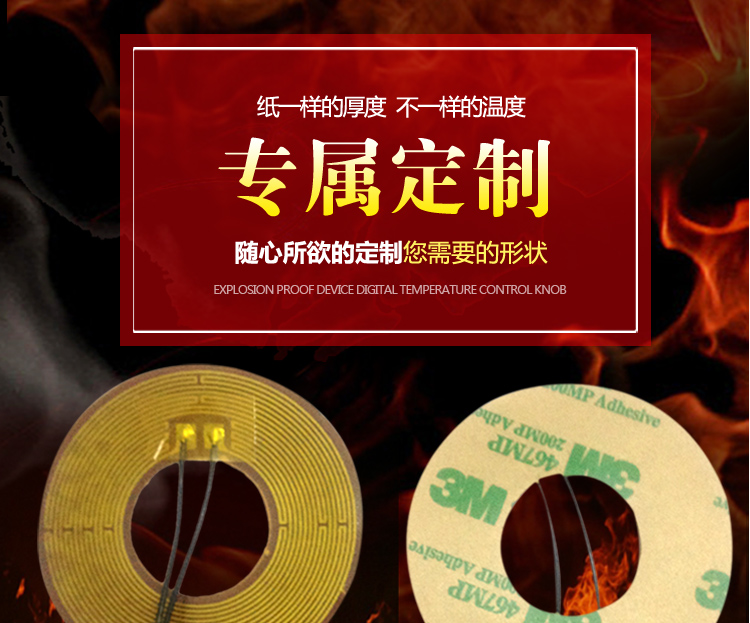

可定制
|
顏色
|
黃色透明
|
||||
|
推薦功率密度
|
0.15~0.6W/cm²
|
機械抗壓強度
|
100KG/cm²
|
||||
|
最高功率密度
|
2W/cm²
|
導線拉力
|
≥80N
|
||||
|
使用壽命
|
10年
|
焊接點拉力
|
≥20N
|
||||
|
簡述
|
|||||||
|
|

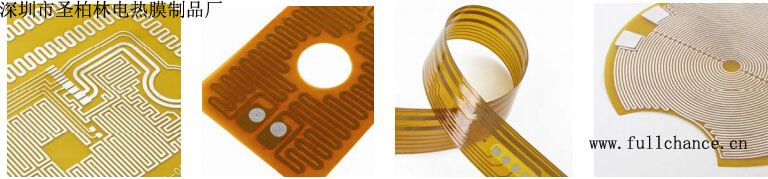

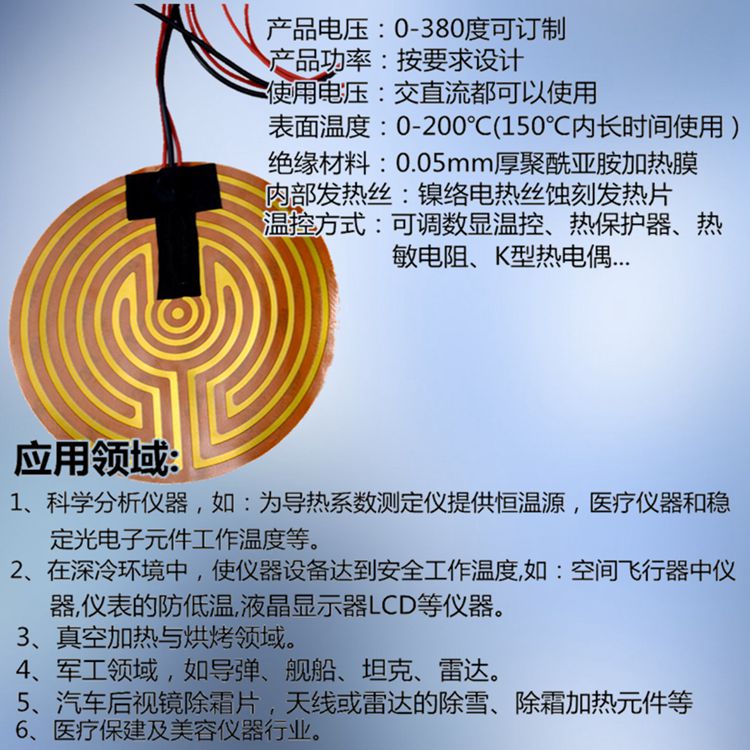

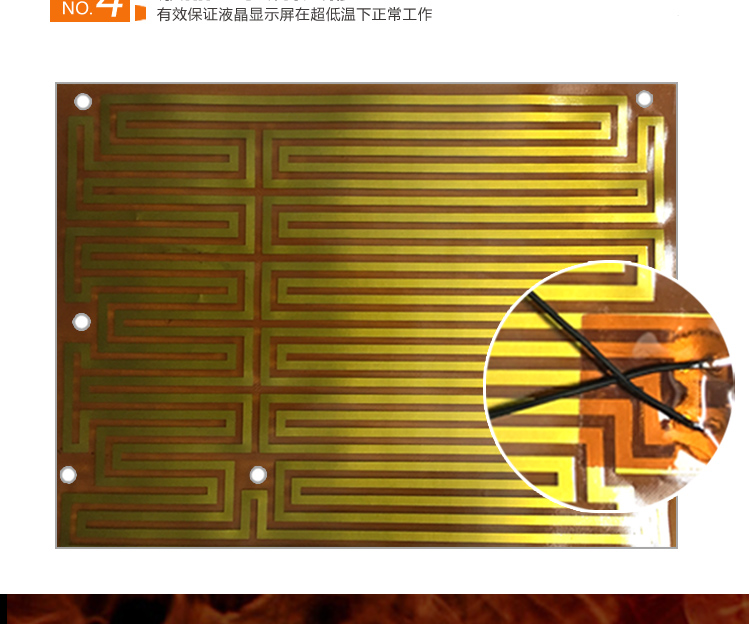

PI加熱片是一種薄型、半透明材料，具有極佳的絕緣強度。在空間狹小或要求重量較輕、電熱片暴露于真空、油類或化學品的應用環境下，PI加熱片是理想之選。薄而輕的電熱片使您可以只對需要加熱的位置加熱，不需加熱部分可以避開加熱。蝕刻箔片加熱技術可以提供快速、高效的熱傳輸，并且加熱面均勻，溫差極小。
|
||||||
|

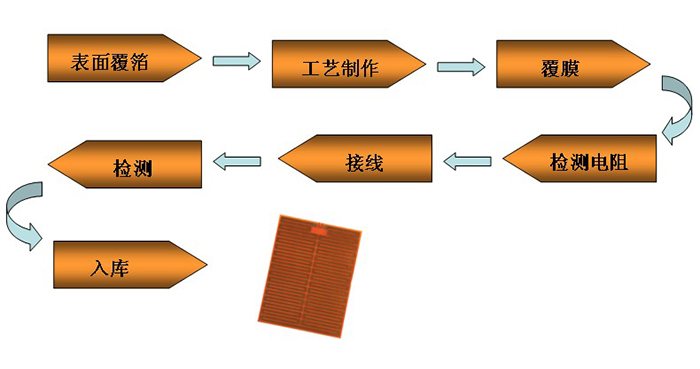

樣品制作流程
|
|||||||
|
1.確認規格及報價---包括尺寸、電壓、電流、阻值、功率、溫度、出線位、引線長、樣品報價；

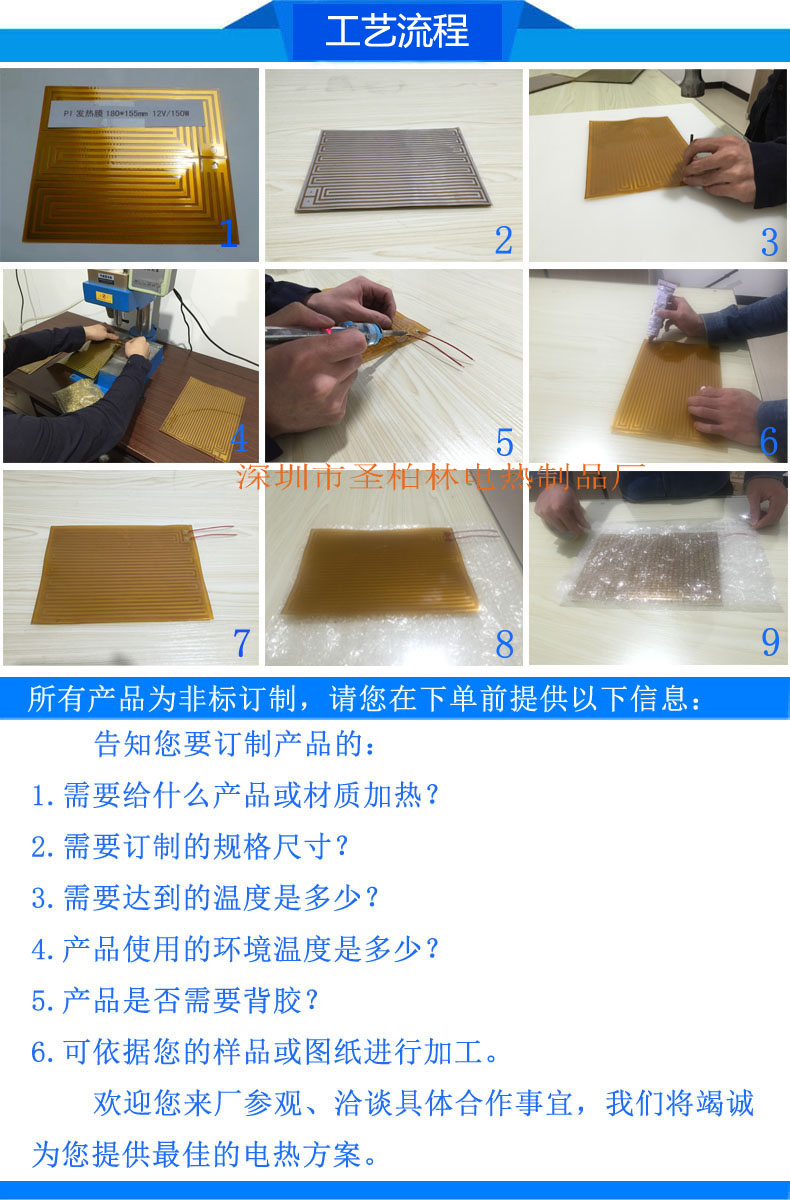

2.圖紙確認---規格確認后由工程部出圖紙，再由市場部發給客戶確認； 3.樣品生產----圖紙及樣品費用確認后，開始生產樣品周期為5-7個工作日 生產流程為---確認發熱絲圖紙---制作絲印網板/刀模---開料---首次熱壓---絲印---蝕刻---二次熱壓---定型---焊接引出線---出線位補強絕緣---檢測---包裝---成品 |
|||||||
|

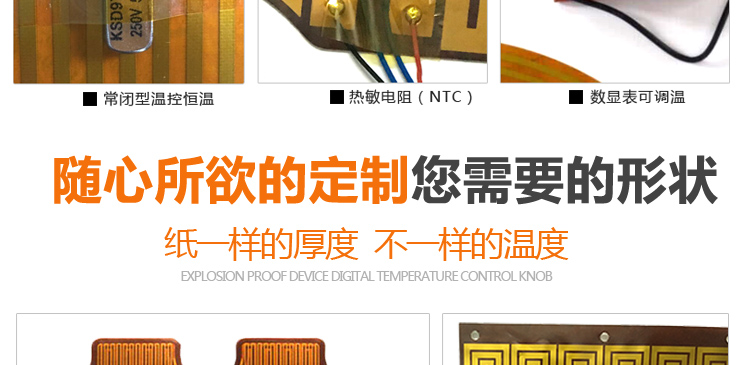

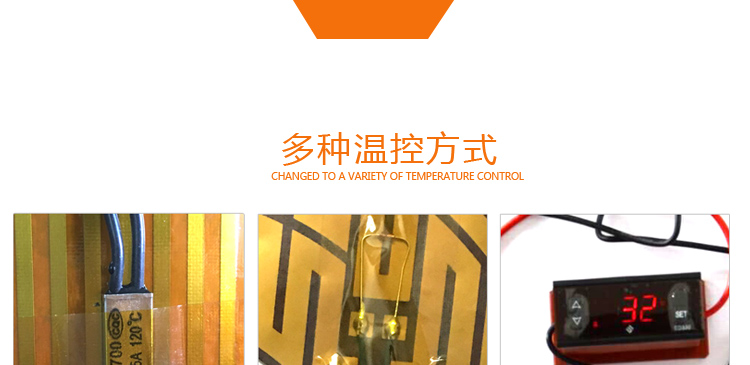

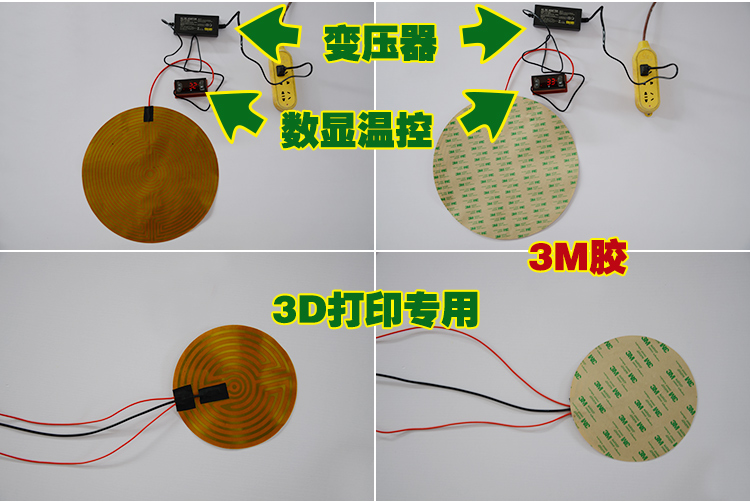

溫控方案
|
|||||||
|
|
名稱
|
溫度儀表
|
|
名稱
|

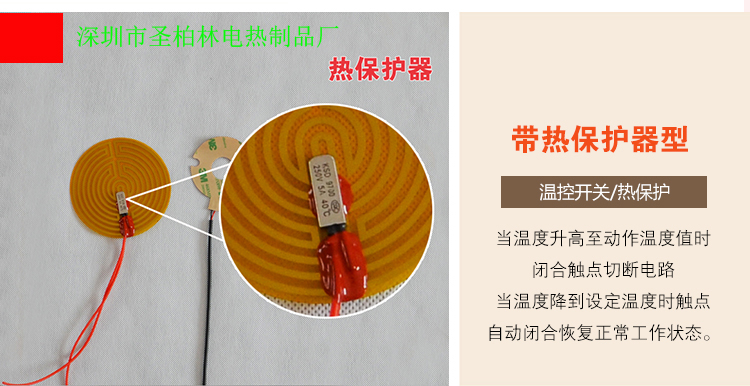

溫度開關
|
||
|
規格 |
K型（普及型）
J型-L型-PT100其它 |
規格 |
40℃~180℃- |
||||
|
|
名稱
|
熱電偶
|
|
名稱
|

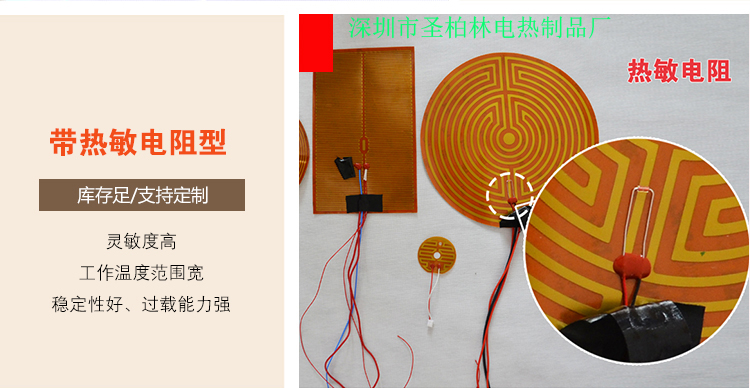

熱敏電阻
|
||
|
規格 |
K型（普及型）
J型-L型-PT100-其它 |
規格 |
多種阻值 |
||||
|
備注
|
硅橡膠加熱片功率密度達到0.6W/cm²以上時需用加溫控。（其它按客戶要求）
|
||||||
產品技術參數&工藝目錄

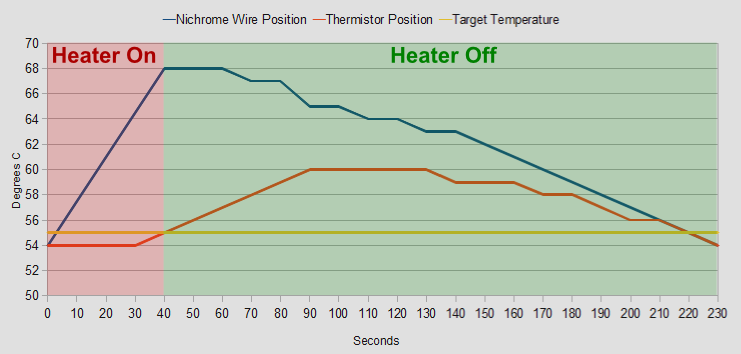

 PI電熱片+散熱片測試 |
 PI電熱膜制作工藝及選材 |
|
