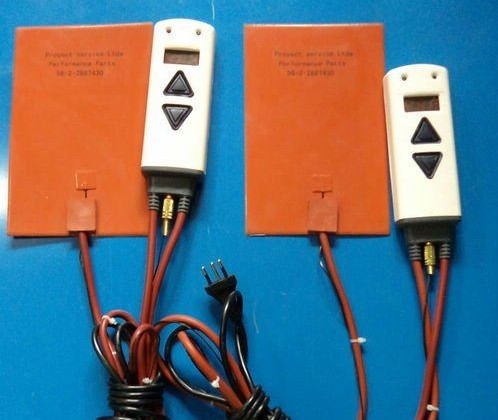

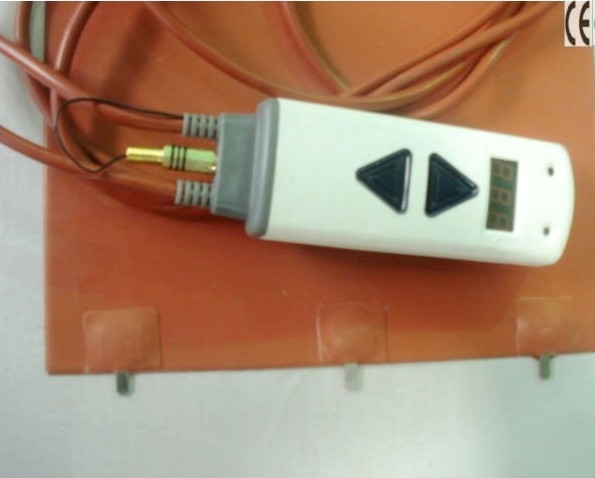

手提式溫控器
 |
 |
 |
 |
產品介紹
手提式溫控調節儀采用單片機技術，多重數字濾波，抗干擾自動恢復系統等多項先進技術，保證了儀表控溫準確度高、控溫穩定性好、抗干擾能力強、操作簡單等特點。已廣泛用于機械、化工、陶瓷、輕工、冶金、石化等行業的自動化控制系統，是模擬儀表和部分進口儀表的理想替代品。
安全及安裝注意事項
為防止觸電控制器失效，所有接線工作完成后方可供電，禁止帶電接線；清潔控制器前必須斷電后方可操作；為防止控制器損壞請按額定電壓供電；為防止控制器失效或報廢，嚴禁改動儀表。以下安裝控制器應避免的場所：
·周圍環境溫度超過50℃或底于-20℃的地方；·有腐濁性氣體的地方；
·有強震蕩和沖擊的地方；·強干擾的地方及其它對儀表產生不良影響的地方。
·有水溢出及有油飛濺的地方；·塵埃較多的地方；
技術指標
工作電壓范圍：AC175V～250V、50Hz/60Hz;
溫度測量范圍：0～400℃；
儀表自身功耗：2.5W
儀表輸入方式：熱電偶電壓輸入（K分度）
儀表工作環境：（-10～50）℃，相對濕度（35%～85%）RH；
儀表面板說明
·紅燈：電源指示燈 ·綠燈：加熱指示燈 ·‘▲’：上升鍵 ·‘▼’：下降鍵
儀表操作
設置溫度值：按上升鍵‘▲’加溫度值，按下降鍵‘▼’減溫度值。
3秒鐘無鍵動作返回正常顯示。
高精度溫控箱

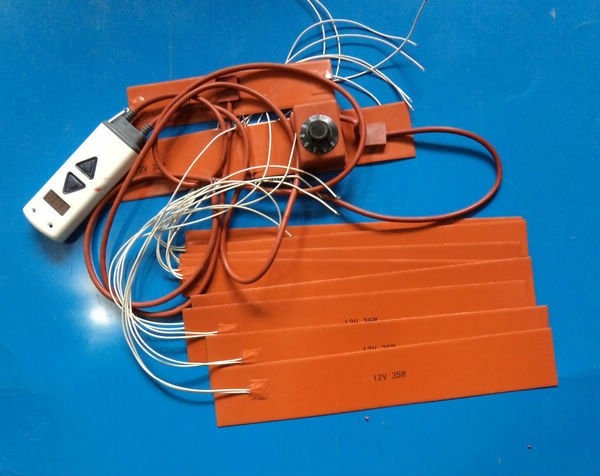

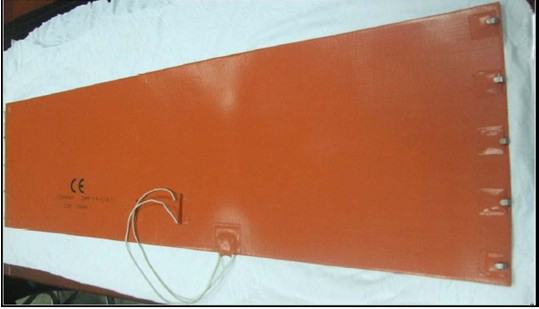

電熱毯參考圖片： 600*1800mm

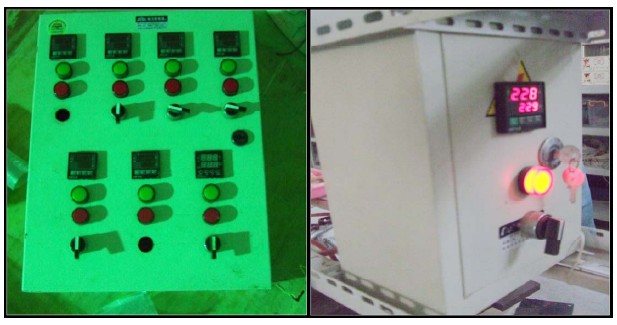

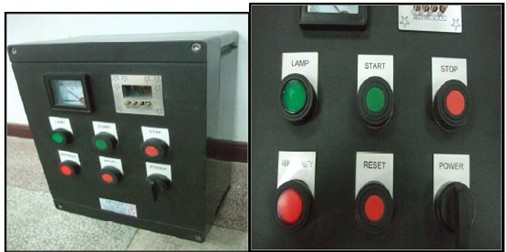

1. 普通溫控箱：（溫控范圍：0-400度； 使用方便）
2.防爆防腐溫控箱：（溫控范圍：0-400度，特點：防爆防腐）

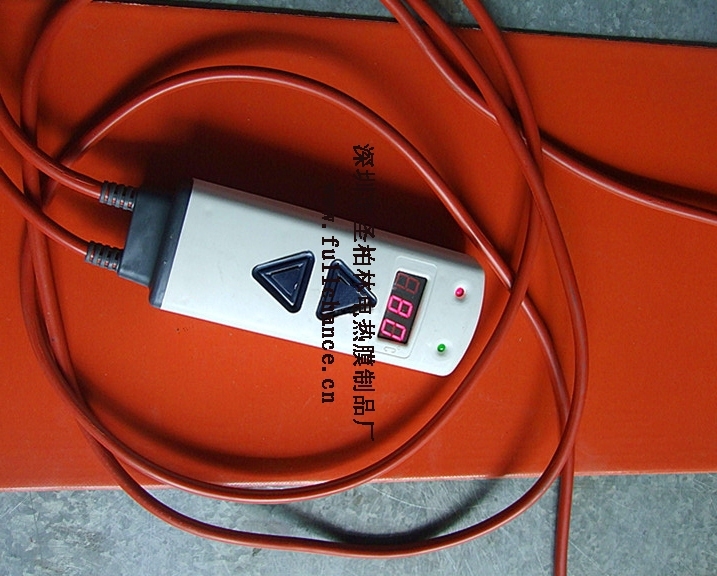

3. 手提式數顯溫控器（溫控范圍：0-400度； 上鍵：增加溫度，下鍵：降低溫度； 特點：體積小重量輕）

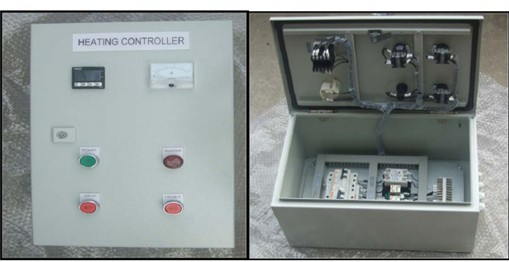

4. 普通溫控箱(0-400度，可同時控制多個加熱器)

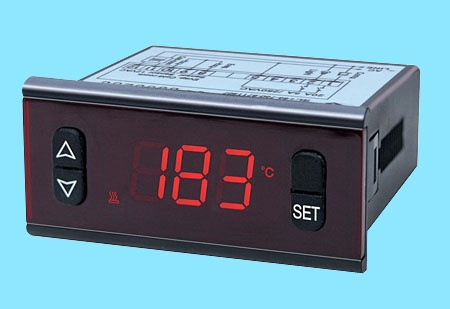

高溫加熱數顯溫控器 (ED330L)
|
工作電壓：
|
220V
|
精度等級：
|
1
|
|
測溫誤差：
|
±1℃
|
開孔尺寸：
|
71mm（長）×29mm（寬）
|
|
溫度顯示范圍：
|
—20～300℃
|
外形尺寸：
|
77mm（長）×35mm（寬）×60mm（深）
|
|
溫度控制范圍：
|
—20～280℃
|
商標：
|
尚方
|
|
型號：
|
ED330L
|
規格：
|
220V
|
溫度控制
加熱控制
設定記憶/自診斷
用于高溫加熱控制
技術數據
感溫探頭：NTC，一條
溫度顯示范圍：—20～300℃
控制溫度范圍：—20～280℃
精度：±1℃
控制輸出：16A/250VAC
外觀尺寸：77mm（長）×35mm（寬）×60mm（深）
開孔尺寸：71mm（長）×29mm（寬）
|
參數
|
功 能
|
設定范圍
|
出廠值
|
|
E1
|
最低控制溫度
|
-20℃~控制溫度
|
10℃
|
|
E2
|
最高控制溫度
|
控制溫度~280℃
|
200℃
|
|
E3
|
溫度回差
|
1~100℃
|
6℃
|
|
E4
|
延時啟動時間
|
0~10分鐘
|
2分鐘
|
|
E5
|
柜溫探頭校正
|
-50~50℃
|
0℃
|
電加熱器溫度傳感器根據原理劃分有多種類型，特點不一，分別適用于不同的控制策略。深圳市圣柏林電熱膜制品廠在加熱器溫度控制方面有豐富的技術和應用經驗，能為客戶提供最佳技術解決方案。

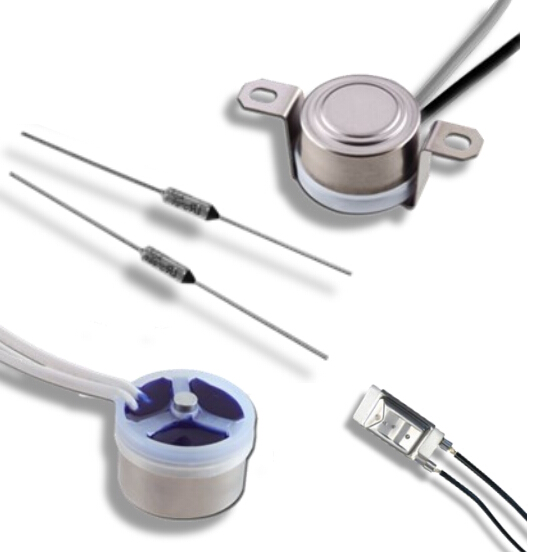

內置不可調溫控器
| 內置不可調溫控器(溫度開關)為硅橡膠加熱器提供一種經濟的控溫方式。通常溫控器直接接入電熱器的加熱電路中，如果加熱器的額定電流大于溫控器的額定電流，則需要另外接線。 溫控器一般安裝在加熱區域以感知加熱器溫度，或者安裝在冷區，以間接感知被加熱體溫度。溫控器一般被罩在硅橡膠蓋子下面，不能從加熱器拆除或分離。 溫控器分突跳式和緩跳式兩種。突跳式雙金屬溫控器動作干脆，控溫相對準確，應用較多。緩跳式溫控器體積較小，分斷容量有限。 |
 |
| 使用可調式溫控器客戶可以自行調節設定具體的溫度值，以期達到最優的效果。可調溫控器也是被罩在硅橡膠蓋子下面，僅調節旋鈕突出在外面。常見于大型油桶加熱器電熱毯。 額定電流：12.5A @ 125V, 6.5 A @ 250V 溫度范圍：0 -150°C 如需其他溫度區間請在訂貨時說明 |
 |
| 當主控制系統故障時，溫度保險絲可將硅橡膠加熱器溫度限制在極限安全溫度以下，以保護設備安全。溫度保險絲有多種安裝方法，當它單獨使用時（沒配置溫度開關），一般安裝在電纜出線位置。當它和溫度開關配合使用時，則可以和溫度開關一起裝在硅橡膠蓋子下面。 |  |

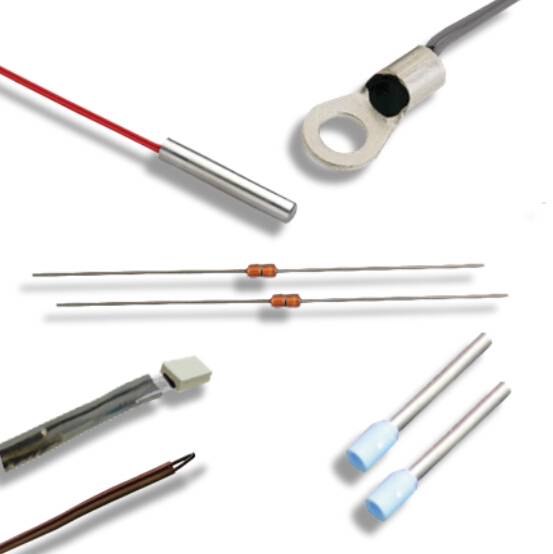

可以在電熱片上安裝溫度傳感器以感知電熱片或被加熱體表面的溫度。客戶根據情況將傳感器信號接入系統監控回路。我司也可提供單獨的PID智能控制器
| 熱電偶 熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號,通過電氣儀表(二次儀表)轉換成被測介質的溫度。 熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在Seebeck電動勢——熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系,制成熱電偶分度表;分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。 中國熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為統一設計型熱電偶。和其他溫度傳感器相比，熱電偶的特點是不需要外部電源激勵。 |
 |
熱電阻RTD是Resistance Temperature Detector 的縮寫，意思是電阻溫度探測器，簡稱是熱電阻。RTD實際上是一根特殊的導線，它的電阻隨溫度變化而變化，通常RTD材料包括銅、鉑、鎳及鎳/鐵合金。RTD元件可以是一根導線，也可以是一層薄膜，采用電鍍或濺射的方法涂敷在陶瓷類材料基底上。 RTD的電阻值以0℃阻值作為標稱值。PT100在0℃的阻值即為100Ω。RTD與熱敏電阻的接口電路基本相同。
熱敏電阻
熱敏電阻也是電阻性的溫度傳感器，不過他們只在特定的溫度區間表現出線性特性。熱敏電阻的溫度特性和控制系統的設計有關，因此如需配置，請在加熱器訂貨時說明選用熱敏電阻的制造廠家和型號。
